Fortus 450mc把定制零件的成本打下來

2022-10-11

Pack Line Ltd. (Pack Line)成立于1994年，總部位于以色列霍隆，是全球領先的包裝機器制造商，也是食品、乳制品和化妝品行業中許多知名品牌的供應商。

Pack Line公司生產創新的線性、旋轉式灌封機、活塞式灌裝機和制造自動化協議 (MAP) 系統，可提高生產力和運營效率，同時降低運營成本。


克服小批量生產的困難

Pack Line包裝機器的用戶遍及全球，確保這些機器高效地運行對他們而言非常重要。任何問題都有可能影響一家公司的日常產能，因?yàn)檫@些問題常常會導致生產線停機，產線停機的成本是非常高的，而這原本是可以避免的。每臺Pack Line的機器的設計均根據特定行業或客戶要求而定制，這也導致他們的產量偏低。

然而，使用傳統工藝設計這些機器，以及在生產線上更換零件不僅費時，也會增加成本。用傳統制造工藝生產小批量零件的成本高昂且交付周期長——這是Pack Line力圖克服的主要痛點。為突破瓶頸，Pack Line找到了Stratasys在當?shù)氐暮献骰锇镾U-PAD，尋求低成本且快速的解決方案。

SU-PAD是提供3D打印技術、先進機器和其他相關設備的專家，他們針對生產線問題提供實際的解決方案，從初步設想一直到具體實施。


打破時間和成本的局限

過去，Pack Line依靠金屬成型或CNC加工等技術，為所有機器生產替換零件。但事實證明，生產復雜定制零件以及購買替換零件的交付周期會帶來極高的成本，尤其是PackLine這樣的全球化公司。為此，Pack Line與SU-PAD合作引入了Stratasys FDM?增材制造技術。

“用CNC生產的復雜金屬機器零件，每個零件至少要花費100美元，而且最少必須訂購四個零件，使用Stratasys Fortus 450mc生產的零件可將成本降低至每個零件80美元左右。我們不但節省了成本，而且借助3D打印按需生產定制零件的能力，我們也不再有最低訂購量的要求。在某些訂單中，我們可節約高達55%的成本。”

——Alex Karetny

Pack Line工程部經理


使用Fortus 450mc 3D打印終端使用的設備替換零件

不僅僅是節省成本

CNC或金屬成型的替換零件也需要外包，而且由于零件數量少，一般需要至少一周的生產時間。相比之下，F(xiàn)ortus 450mc可以在兩小時內生產出一個替換零件，為客戶節省了大量時間。Pack Line在初始設計階段便可獲益，從而更快地向客戶交付機器。同時還大大減少了任何由故障零件導致的生產線停機狀況。

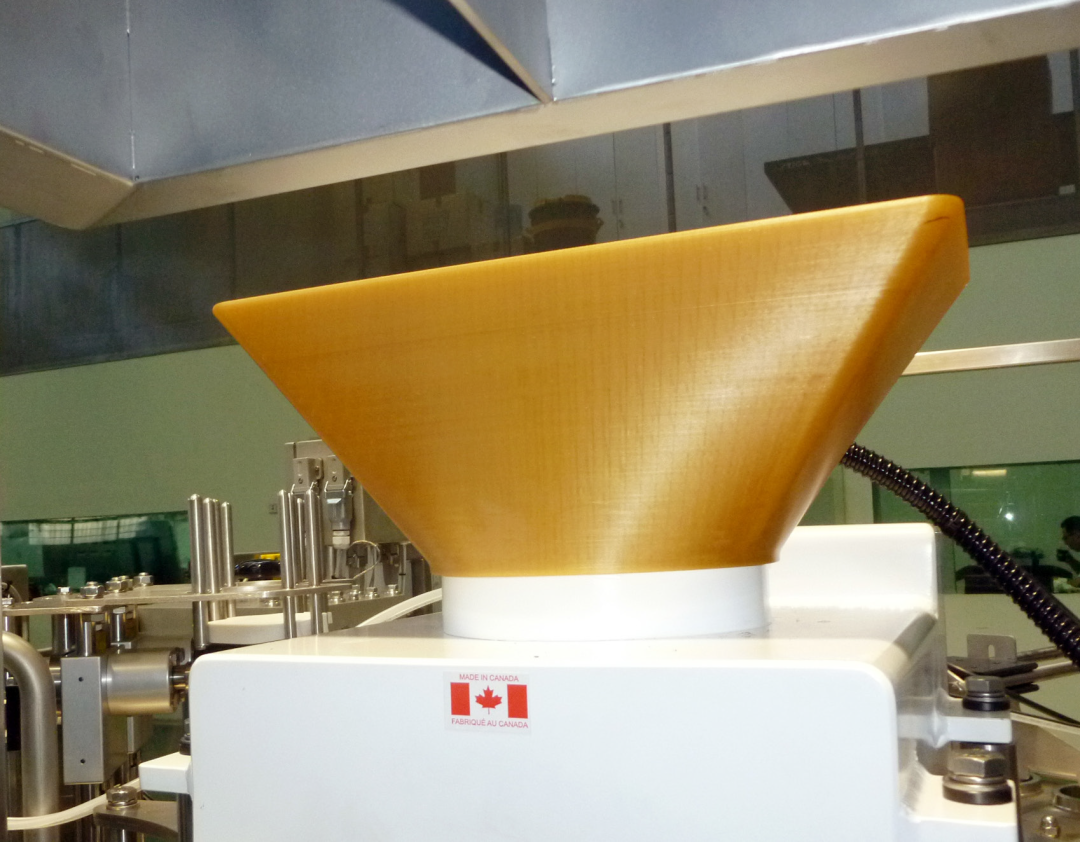

ULTEM? 1010樹脂熱塑材料具備出色的強度、耐化學性和耐熱性，因此Pack Line選擇用這款材料來生產終端機器零件

更高的設計自由度

Fortus 450mc也賦予Pack Line更高的設計自由度。這一點在該團隊為食品包裝機器生產料斗時得到了證明。這個料斗需要安裝在金屬探測器內部，這意味著它不能用金屬制造。Pack Line選擇采用ULTEM? 1010樹脂材料來進行生產。

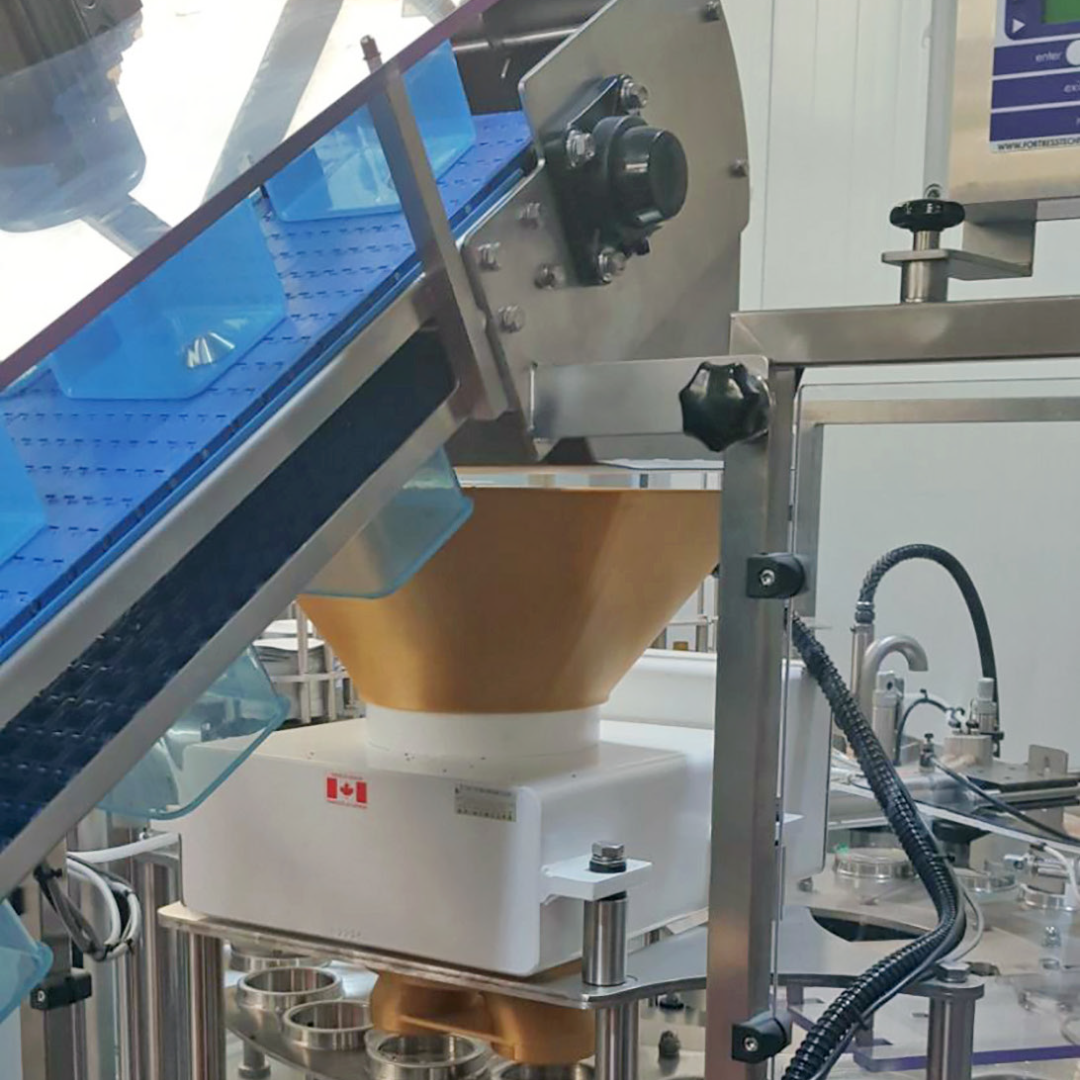

該3D打印的食品包裝設備的替換零件采用ULTEM? 1010樹脂材料，由Fortus 450mc 3D打印機制成

“對于這類應用，我們必須發揮創造力。零件的幾何形狀非常復雜，常常在設計和制造替換零件時遇到瓶頸，F(xiàn)ortus 450mc讓我們可以設計出更具功能性的零件。不僅減少了生產零件的時間，在我們的其他應用中的優勢也很突出，ULTEM? 1010樹脂材料具有彈性且重量輕盈，可以滿足客戶的要求，又與金屬替代零件的性能不相上下，如果沒有增材制造，我們根本無法設計出功能如此強大的零件。”

——Alex Karetny

Pack Line工程部經理

3D打印熱塑材料取代金屬生產零件

Pack Line需要生產的機器零件不僅要具備成本優勢和時間效率，還要堅固可靠。

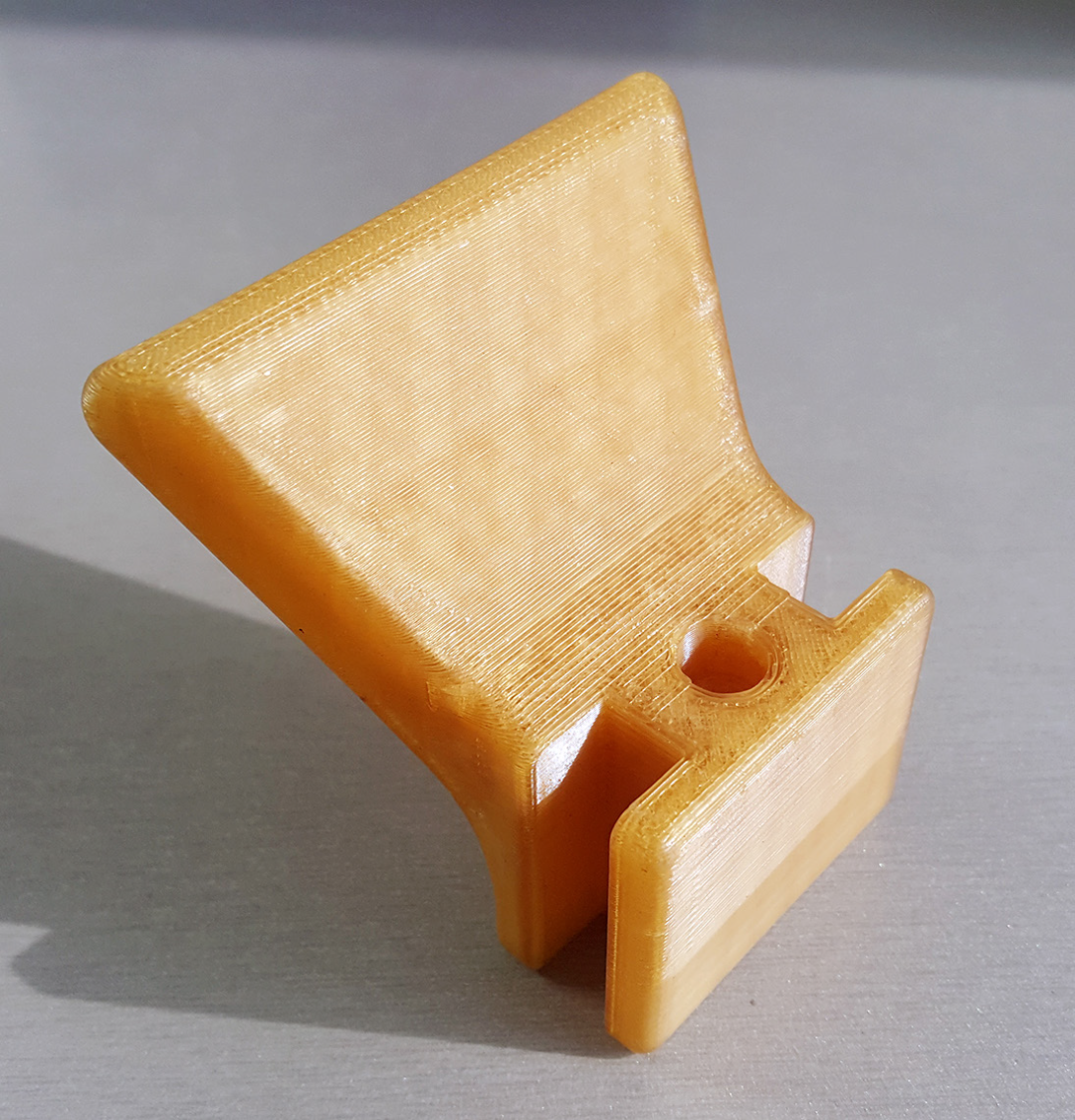

“剛開始，我們懷疑3D打印的零件是否能夠承受包裝機器的力量，以及是否能符合不同行業的特定規定，一個客戶需要我們生產咖啡膠囊推機的替換推桿，這個零件必須具有一定的強度和彈性才能正常運作。”

——Alex Karetny

Pack Line工程部經理

ULTEM? 1010樹脂熱塑材料成為了最佳解決方案，這是現有FDM材料中最堅固的一種，同時具有高度的耐化學性和耐熱性。Pack Line在Fortus 450mc上3D打印出推桿，然后進行測試。

“這個零件的強度顯而易見，它通過了機器上的所有測試，耐用性令人尤為印象深刻。現在我們的客戶在他的機器上使用了六個這樣的替換推桿，且成果喜人。”

——Alex Karetny

Pack Line工程部經理

Pack Line表示，材料的性能還延長了零件的使用壽命。正如Karetny所說，該團隊預計這些3D打印零件的性能將能承受500-600萬個使用周期。未來，Pack Line也計劃拓展對增材制造的使用，生產具有復雜設計和幾何結構的零件。

Stratasys 3D打印機和材料將成為Park Line不可或缺的一部分，為其客戶提供按需定制、經濟高效的替換解決方案。
